Què és l’esquema?
A les telecomunicacions, els patrons d’ulls també s’anomenen esquema ocular.
El diagrama ocular és un gràfic mostrat per una sèrie de senyals digitals acumulats a l’oscil·loscopi. La seva forma és similar a l’ull, per la qual cosa s’anomena diagrama ocular.
El diagrama ocular és un indicador comú de la qualitat del senyal en la transmissió digital d'alta velocitat. El diagrama ocular sol incloure mostres de temps de la tensió necessària per a les dades a una velocitat de mostra inferior a la velocitat de dades. Un esquema perfecte dels ulls conté una quantitat enorme d'informació de paràmetres sobre el senyal, ja que es deriva de la física, independentment de la freqüència d'aquests efectes.
El diagrama ocular proporciona dades visuals instantànies, que els enginyers poden utilitzar per comprovar la integritat del senyal del disseny i trobar problemes abans del procés de disseny. Usats en combinació amb altres mesures com la velocitat d’errors de bits, els esquemes d’ulls poden ajudar als dissenyadors a predir el rendiment i identificar possibles fonts de problemes.
A la prova, hi ha una estreta relació entre el diagrama ocular i la qualitat. Si el diagrama ocular és bo i estable, vol dir que la qualitat del mòdul és bona.
Hi ha moltes formes d’ull diferents, i el mateix és cert per als patrons d’ulls. Podem jutjar ràpidament la qualitat del senyal a partir de les característiques de forma del diagrama ocular.

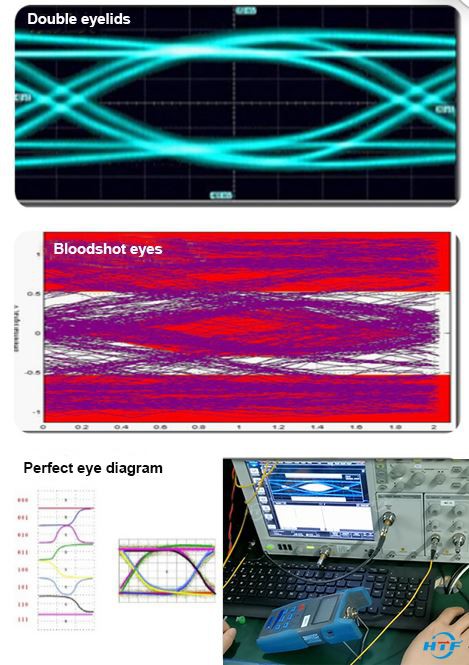

1. El diagrama d'ulls de la figura següent presenta" gàlvules parpelles" que poden determinar que el senyal pot tenir un enfocament pre o de (de) èmfasi.
2. El diagrama ocular de la figura inferior a GG; els ulls estan coberts d’ulls sanguinis", cosa que indica que la qualitat del senyal és massa pobra. Pot ser causat per un error en el mètode de prova o un error evident en el cablejat del PCB.
3. El diagrama ocular complet ha d'incloure tots els grups estatals a partir de GG; 000" a" 111" i vuit estats formen un esquema ocular.
L’efecte final és clarament visible al diagrama ocular produït.
Per tal que els productes del mòdul òptic funcionin de manera estable, testem el patró d’ulls mitjançant fibra nua (20 km / 40 km / 80 km). Tots els mòduls SFP, XFP, QSFP28, DWDM, CWDM, BIDI, 10G SFP + XFP DWDM, transceptor sintètic, mòdul òptic de coure, etc.proves, llavors HTF pot organitzar l'enviament.
