La versió SFP és petita per als connectors de petit format, que és un mòdul petit de mòdul transceptor òptic connectable. SFP es pot considerar com una versió connectable de SFF. La seva interfície elèctrica és de 20 dits d'or i la interfície del senyal de dades és bàsicament la mateixa que el mòdul SFF. El mòdul SFP també proporciona una interfície de control I2C que és compatible amb el diagnòstic de la interfície òptica de l'estàndard SFP-8472.

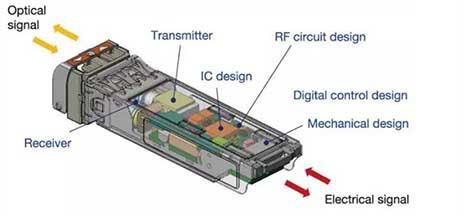

Els mòduls SFP consten de: làser: incloent el transmissor TOSA i el receptor ROSA, la placa de circuit IC i les parts externes inclouen: closca, base, PCBA, anell de tir, fermall, peça de desbloqueig, tap de goma.
A més, per a la comoditat d’identificació, el color de l’anell s’utilitza generalment per identificar els tipus de paràmetres del mòdul. Per exemple, l’anell de traça negre és multimode, la longitud d’ona és de 850 nm; el blau és el mòdul amb la longitud d’ona de 1310 nm; el groc és el mòdul amb la longitud d’ona de 1550 nm; el morat és el mòdul amb la longitud d’ona de 1490 nm.
Indicadors d'interfície del mòdul SFP
1. La potència òptica de sortida es refereix a la potència òptica de sortida de la font de llum a l'extrem transmissor del mòdul.
2. La potència òptica rebuda fa referència a la potència òptica rebuda a l'extrem receptor del mòdul.
La sensibilitat de recepció es refereix a la potència òptica mínima rebuda del mòdul SFP a una velocitat i un error de bit determinats. En condicions normals, com més alta és la velocitat, pitjor serà la sensibilitat de recepció. Com més gran sigui la potència òptica mínima rebuda, més alta és la necessitat del dispositiu receptor del mòdul òptic.
La potència òptica saturada, també coneguda com saturació de la llum, fa referència a la potència òptica d’entrada màxima a una velocitat de transmissió determinada mantenint una certa velocitat d’error de bit (10-10 ~ 10-12).
Cal destacar que el fotodetector tindrà una saturació fotocurrent a molta llum. Quan es produeix aquest fenomen, el detector necessita un temps determinat per recuperar-se. En aquest moment, la sensibilitat receptora disminueix i es pot equivocar el senyal rebut. Causa un error de bits i és molt fàcil danyar el detector del receptor. S'ha d'evitar que superi la seva potència òptica saturada durant el funcionament.
Tingueu en compte que per a un transceptor òptic de llarga distància, ja que la potència òptica de sortida mitjana és generalment superior a la seva potència òptica saturada, presteu atenció a la longitud de la fibra òptica quan utilitzeu el dispositiu per assegurar-vos que la potència òptica rebuda és inferior a la potència òptica saturada. En cas contrari, pot causar danys al mòdul SFP.
