Solució de mòdul òptic 5G per a xarxa de portadors 5G

Arquitectura de xarxa portadora 5G---La xarxa de portadors 5G és la xarxa bàsica que proporciona connexió de xarxa per a xarxa d'accés sense cables de 5 G i xarxa central.

Amb la proposta de tecnologia 5G, diverses plataformes industrials a casa i a l'estranger han començat a estudiar tecnologia de mòduls òptics 5G. El mòdul òptic és la unitat bàsica per realitzar la conversió fotoelèctrica en xarxa 5G. S'utilitza àmpliament en equips sense fils i de transmissió, i és una part important de la construcció 5G. La pressió de capital de la construcció 5G condueix a la sensibilitat dels costos, i el cost del mòdul òptic representa més del 50% dels equips de transmissió cap endavant 5G. La investigació tecnològica 25 Gbit / s BIDI té els avantatges d'estalviar un 50% de recursos de fibra òptica i sincronització de temps d'alta precisió, que s'adapti a les necessitats del negoci 5G. També pot utilitzar l'esquema de combinació de longitud d'ona de 1330 nm i 1270 nm i la combinació de longitud d'ona de downlink àmpliament utilitzat en la indústria en l'era 10 Gbit / s. Té una alta maduresa de la cadena industrial i és convenient per a la ràpida industrialització dels productes. L'estandardització de mòduls òptics BIDI 25 Gbit /s s s'ha completat ràpidament, la qual cosa ha guiat el procés d'industrialització dels fabricants de mòduls òptics.

Esquema tècnic de xarxa de portadors 5G

Es pot veure des de l'anterior que la xarxa de portadors 5G es divideix en tres parts: transmissió cap endavant, transmissió intermèdia i transmissió de retorn. L'aplicació de cada part és diferent, i el seu esquema tècnic i la demanda de mòdul òptic 5G també són diferents. Les dades són les següents:

5G endavant

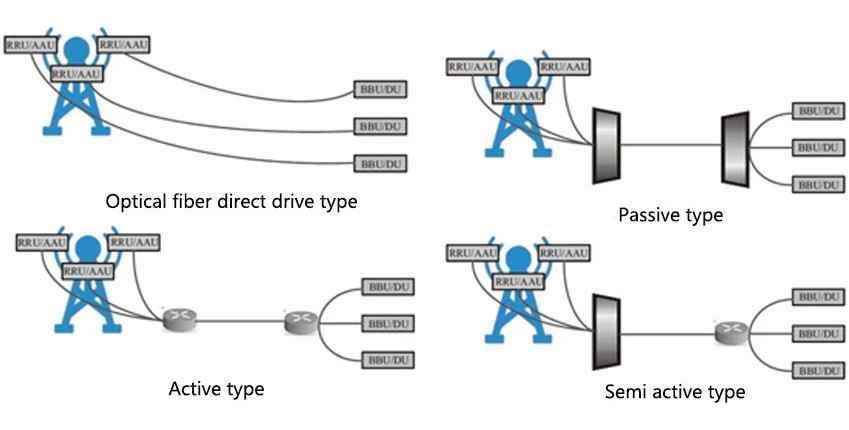

Amb el desenvolupament addicional del 5G, l'escassetat de recursos de fibra òptica es farà poc a poc prominent. Per tant, la indústria està desenvolupant diverses solucions WDM. L'esquema de transmissió cap endavant inclou principalment esquema tradicional d'accionament directe de fibra òptica, esquema actiu WDM / OTN, esquema WDM passiu i esquema WDM semi-actiu.

S'ha convertit en una elecció completa basada en la multifuncional de la indústria, com ara la construcció d'escenaris semifuncionals. En aquest escenari, hi ha quatre esquemes segons les diferents longituds d'ona.

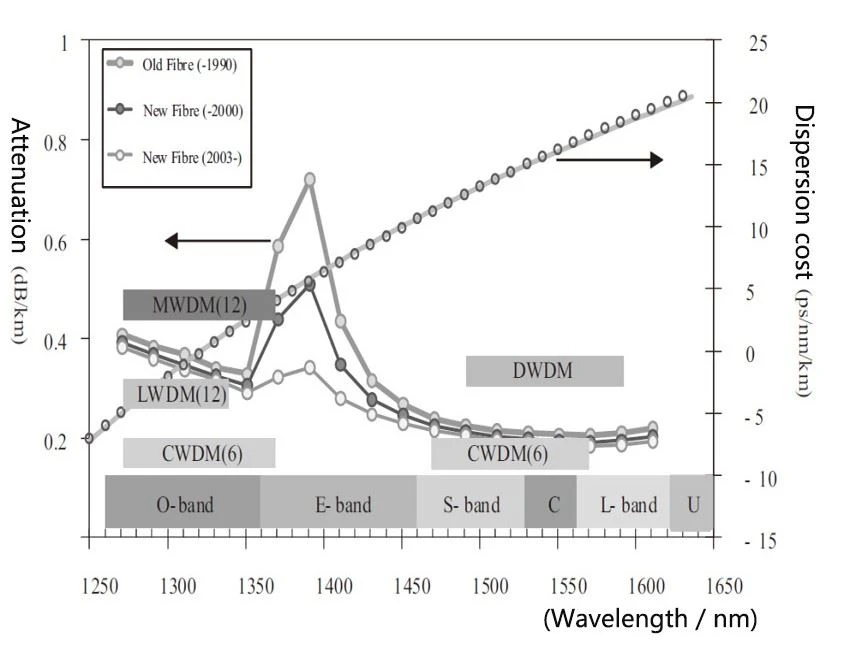

1. DWDM: consulteu ITU-T g.698.4, l'espaiat del canal és de 100GHz i 50GHz, que suporta longituds d'ona 40 / 80.

2. CWDM: consulteu ITU-T g.694.2, amb espaiat de canal de 20 nm i suport de 18 longituds d'ona.

3. LWDM: consulteu IEEE 802.3, l'espaiat del canal és de 800 GHz i 12 longituds d'ona s'admeten després de l'expansió.

4. MWDM: Basat en CWDM, la longitud d'ona es desplaça cap a l'esquerra i la dreta, i s'adopta l'interval de longitud d'ona no uniforme per donar suport a 12 longituds d'ona.

En la primera fase de desplegament 5G endavant, tenint en compte el cost, alguns proveïdors de serveis de xarxa 5G poden adoptar mòdul òptic de 10Gbit / s per al desplegament de la xarxa. No obstant això, a causa de la limitació de la velocitat del mòdul, la indústria ara prefereix mòdul òptic 25Gbit / s, és a dir, 25Gbit / s i 100Gbit / s seran els principals mòduls òptics de la xarxa 5G forward. La taula següent mostra mòdul de transmissió de llum frontal 5G.

Nota: tots els mòduls òptics esmentats anteriorment compliran els requisits de fiabilitat de la temperatura industrial (- 40 °C ~ + 85 °C) i a prova de pols.

L'esquema DWDM de 25 Gbit/s inclou dos mètodes d'implementació diferents: un és utilitzar un mòdul òptic ajustable de longitud d'ona, que té els avantatges de l'adaptador de longitud d'ona independent i de longitud d'ona. El rang ajustable de longitud d'ona inclou 6 onades, 12 onades, 20 onades i 40 onades. Un mòdul òptic pot satisfer els requisits de tots els escenaris d'aplicació, però l'alt cost del mòdul òptic ajustable es converteix en el coll d'ampolla de la seva promoció i aplicació en transmissió 5G endavant; l'altre és que l'alt cost del mòdul òptic ajustable és el coll d'ampolla de la seva promoció i aplicació en transmissió 5G endavant Utilitzant mòdul òptic de longitud d'ona fixa, l'esquema també pot suportar 48 ona / 96 ona, però el funcionament general i manteniment és més complex.

Esquema tècnic de transmissió i retorn 5G

Atès que la transmissió intermèdia 5G i el retorn tenen bàsicament els mateixos requisits en ample de banda, flexibilitat de xarxes i tall de xarxa, el mateix esquema tècnic es pot adoptar per a la transmissió intermèdia 5G i retorn. Actualment se centra principalment en IPRAN (IP based wireless access network), PTN, OTN i altres aplicacions tècniques, entre les quals IPRAN és més econòmica i pràctica.

A més, la transmissió intermèdia 5G i el retorn cobreixen la capa d'accés, la capa de convergència i la capa central de l'home. El mòdul òptic utilitzat en l'home té poca diferència amb la tecnologia de mòdul òptic utilitzada en la xarxa de transmissió existent i el centre de dades. La capa d'accés metropolità utilitzarà principalment mòdul de llum grisa o mòdul de llum de color amb la velocitat de 25Gbit / s, 50gbit / s i 100Gbit / s, mentre que la capa de convergència de metro i la capa central adoptaran principalment la tecnologia del mòdul òptic mòduls de llum de color DWDM amb 100 Gbit / s, 200 Gbit / s i 400 Gbit / s. En altres paraules, la transmissió mitjana 5G i retorn es basarà principalment en mòduls òptics 25 / 50 / 100 / 200 / 400 Gbit / s. La taula següent mostra mòduls òptics de 5G mitjans i retorn.

Amb l'ús comercial oficial de la xarxa 5g, 5g es convertirà en una fita clau en la història de la comunicació en xarxa. 5g de transmissió cap endavant, transmissió intermèdia i transmissió de retorn tenen diferents requisits per a nous mòduls òptics. En l'actualitat, hi ha moltes solucions i tipus de tecnologia de mòduls òptics en cada escenari d'aplicació.
