Heu trobat mai el problema que l'enllaç no pot estar activat quan el mòdul òptic de 1310 nm es transmet a la fibra òptica G.655? Vaig trobar aquest tipus de problema recentment i ara vull compartir-ho amb vosaltres.
Símptoma de fracàs
Mòdul:100G QSFP28Transceptor òptic de 1310 nm i 80 km
Commutador: Cisco NCS540
Tipus de fibra òptica: G.655, distància 50km
Símptoma d'error: l'enllaç de transmissió no pot pujar.
Anàlisi:
1.Canvia un altre interruptor, l'enllaç continua solapa
2. Utilitzeu la prova de fibra òptica G.652 al laboratori, l'enllaç funciona bé. La potència Tx del mòdul òptic i la potència Rx estan a les especificacions. Això vol dir que el rendiment dels transceptors òptics està bé.
3. Els mòduls òptics DWDM funcionen bé amb l'enllaç G.655, això vol dir que l'enllaç G.655 no es trenca.
4.Deduir: la longitud d'ona del mòdul òptic i el tipus de fibra no coincideixen
Causa arrel:

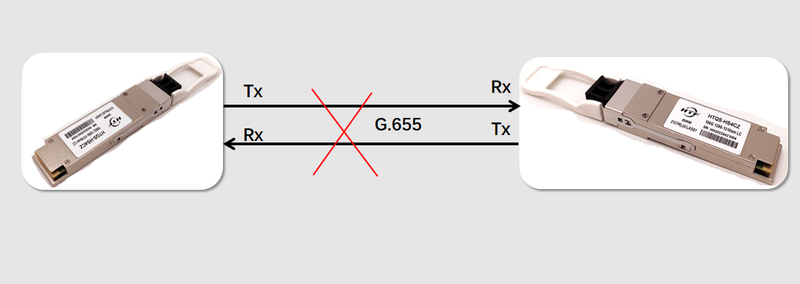

Mòduls òpticsamb una longitud d'ona de treball de 1310 nm no es pot utilitzar la fibra òptica G.655 per a la transmissió a llarga distància, G.655 Longitud d'ona de tall del cable òptic Menor o igual a 1480 nm, la finestra de treball és la banda C i la banda L (1530 nm ~ 1625 nm), és a dir, si longitud d'ona inferior a 1480 nm, no es pot utilitzar a G.655
Resum:
1. La fibra òptica G.655 no pot transmetre senyals de 1310 nm perquè la longitud d'ona de tall de la fibra òptica G.655 és de 1480 nm.
2. Si la potència d'entrada i la potència de recepció són normals, però l'enllaç no pot estar activat, normalment és perquè el tipus de mòdul òptic no coincideix amb el tipus de fibra.
