Descripció general

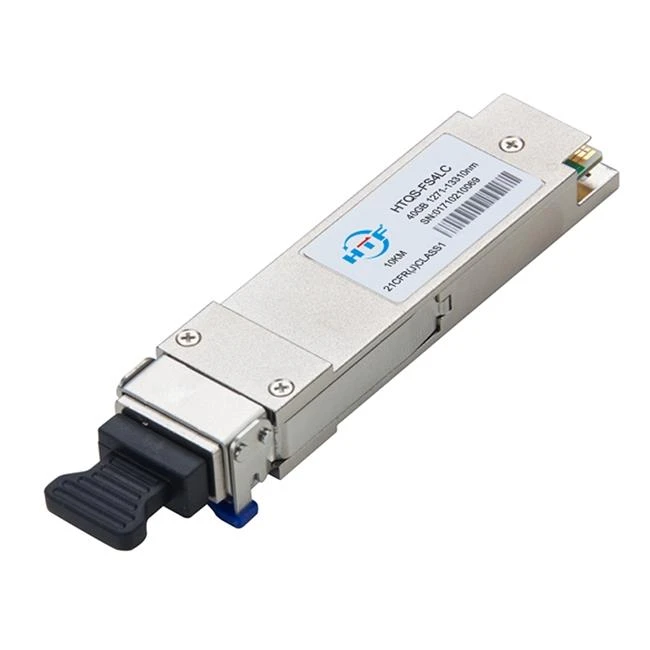

El mòdul òptic full-duplex QSFP ofereix 4 canals de transmissió i recepció independents, cadascun amb capacitat de funcionament de 10,3 Gbps per a una velocitat de dades agregada de 40 Gbps a 10 km mitjançant fibra monomode. Aquests mòduls estan dissenyats per funcionar sobre sistemes de fibra monomode mitjançant matriu làser DFB de 1310 nm. Es pot connectar un cable de cinta de fibra òptica amb un connector MPO/MTPTM al receptacle del mòdul QSFP. QSFP més PSM LR4 és un tipus de transceptor paral·lel que proporciona una major densitat de ports i un estalvi total de costos del sistema.
Tipus de formulari | QSFP-40G-LR4 | Marca | HTFutur |
Encapsulació | QSFP plus | Velocitat de dades | 44,8 Gb/s |
Longitud d'ona | 1271~1331 (nm) | Arriba | 30 KM |
Interfície | MPO/MTP | LD | EML |
Tipus de cable | SMF | Suport DDM | Sí |
Potència TX | -6~3dBm | Rx Sens | <> |
Temperatura | 0 a 70 graus (32 a 158 graus F) | Garantia de qualitat | 3 anys |
Característiques
• Mòduls transceptor full-duplex de quatre canals
• Velocitat de transmissió de dades de fins a 11,2 Gbit/s per canal
• Transmissió de fins a 10 km de fibra monomode
• Baix consum d'energia<2.5w,meet class="">
• Temperatura de la caixa de funcionament: 0 a 70 graus
• Tensió d'alimentació de 3,3 V
• Factor de forma QSFP connectable en calent
• Conforme a RoHS 6
• Receptacle de connector MPO únic
• Funció de diagnòstic digital integrada
Aplicacions
• Interconnexions Infiniband QDR i DDR
• Ethernet 40G
• Interconnexions pròpies d'alta velocitat
Centre de dades
Característiques òptiques
Paràmetre | Símbol | Min | Típic | Màx | Unitat | Notes | |
Emissor | |||||||
Longitud d'ona central | λC | 1270 | 1310 | 1350 | nm | 1 | |
Amplada espectral RMS | λrms | 3.5 | nm | 1 | |||
Potència de llançament mitjana, cada carril | PAVG | -5.5 | -0.5 | més 2.3 | dBm | ||
Amplitud de modulació òptica (OMA) | POMA | -4.5 | -0.5 | més 3,5 | dBm | 1 | |
Diferència de potència de llançament entre dos carrils qualsevol | Ptx, dif | 5.0 | dB | ||||
Potència de llançament a OMA menys el transmissor i la penalització de dispersió (TDP), cada carril | OMA-TDP | -9.7 | dBm | 1 | |||
Temps de pujada/caiguda | Tr/Tf | 50 | ps | ||||
Ratio d'extinció | ER | 3.5 | dB | ||||
Soroll d'intensitat relativa | Rin | -128 | dB/Hz | ||||
Tolerància a la pèrdua de retorn òptic | TOL | 12 | dB | ||||
Reflectància del transmissor | RT | -12 | dB | ||||
Marge de la màscara d'ulls del transmissor | EMM | 10 | per cent | 2 | |||
Definició de la màscara d'ulls del transmissor {X1, X2, X3, Y1, Y2, Y3} | {0.25, 0.4, 0.45, 0.25, 0.28, 0.4} | ||||||
Transmissor d'apagat mitjà de llançament, cada carril | Poff | -30 | dBm | ||||
Longitud d'ona central | λC | 1270 | 1310 | 1350 | nm | ||
Llindar de dany | THd | més 3 | dBm | ||||
Sobrecàrrega, cada carril | OVL | més 2.3 | dBm | ||||
Sensibilitat del receptor a OMA, cada carril | SEN | -11.5 | dBm | ||||
Diferència de potència de recepció entre dos carrils qualsevol (OMA) | Prx, dif | 5.0 | dB | ||||
Llindar d'afirmació de pèrdua de senyal | LOSA | -30 | dBm | ||||
Llindar de desassert de pèrdua de senyal | PERDUT | -15 | dBm | ||||
Histèresi LOS | LOSH | 0.5 | 6 | dB | |||
Pèrdua de retorn òptic | ORL | -12 | dBm | ||||
Rebeu una freqüència de tall elèctrica superior de 3 dB, cada carril | Fc | 12 | GHz | ||||

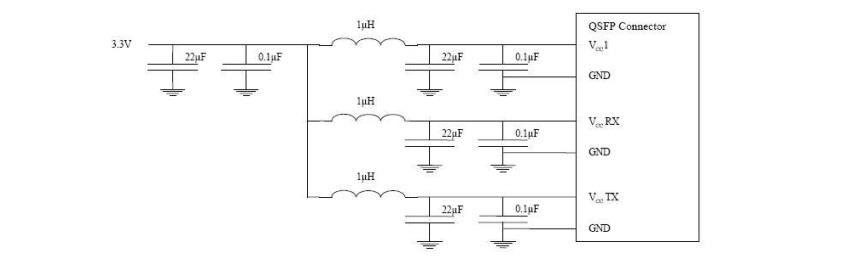

Filtre de font d'alimentació recomanat
Carrils d'interfície òptica i assignació
El port d'interfície òptica és un connector MPO masculí. Les quatre posicions de fibra de l'esquerra, tal com es mostra a la figura 2, amb la tecla cap amunt, s'utilitzen per als senyals de transmissió òptica (canal 1 a 4). Les posicions de la fibra de la dreta s'utilitzen per als senyals de recepció òptica (canal 4 a 1). Les quatre fibres centrals estan presents físicament.
Dimensions mecàniques
Atenció:Per minimitzar els reflexos induïts per la connexió MPO, s'utilitza un receptacle MPO amb un extrem inclinat de 8-graus per a aquest producte. S'ha d'utilitzar un connector MPO mascle amb un extrem de 8-graus amb aquest producte, tal com es mostra a la figura següent.
PMF
1. Pregunta: Això funcionarà amb el Juniper?
Resposta: Sí, serà així.
2. Pregunta: És possible demanar entre 400 i 500 d'aquests?
Resposta: Per descomptat! Si us plau, poseu-vos en contacte amb nosaltres a "sales2@htfuture.com", us oferirem un preu reduït per a aquesta comanda a granel. Esperem cooperar amb vosaltres.
3. Pregunta: Funciona amb algun cable de fibra com ara cables de fibra multimode om1, om2, om3, om4?
Resposta: Sí, els cables de fibra multimode dúplex OM1, OM2, OM3, OM4 LC a LC poden funcionar amb aquest mòdul.
4. P: Ofereix transivers 40G QSFP plus que operen a un rang de temperatura industrial?
R: Ho sentim, el transceptor 40G QSFP més que funcionen a un rang de temperatura industrial no estan disponibles actualment, però en desenvolupament. Si us plau, estigueu atents.
5. P: Quins tipus d'opcions personalitzades s'ofereixen a HTFuture?
R: Pel que fa als transceptors personalitzats, HTFuture ofereix opcions personalitzades periòdiques, com ara compatibilitat, distància de transmissió, temperatura de funcionament, patró d'etiquetes, colors d'etiquetes, etc. A més, HTFuture accepta qualsevol consulta sobre productes i solucions personalitzades per a totes les necessitats i especificacions.
