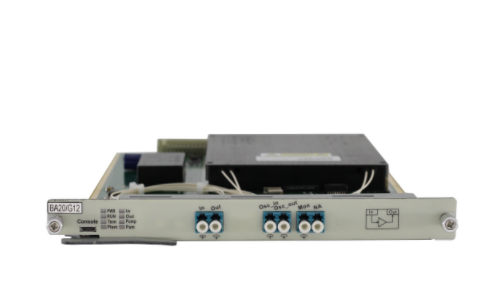

EDFAAmplificador òptic
Funció
Amplificació global del senyal òptic de banda C
Cobrint el rang de longitud d'ona de 1528 ~ 1565 nm
Sistemes de suport per aconseguir transmissió de repetidors de ràdio de seccions diferents
Ressaltar
Ampli rang de longitud d'ona de funcionament: 1528 nm ~ 1565 nm
Tres aplicacions de banda C d'amplificador òptic:
Amplificador
En linia
Preamplificador
Xifra de soroll baix: típic: 5dB
Excel·lent guany plana
Múltiples modes de funcionament:
Guany ajustable AGC
La sortida APC és ajustable
Tensió ACC ajustable
Accés mitjà per a DCM o OADM
Canal OSC opcional per a la gestió remota
Port MON, potència òptica de monitorització en línia i OSNR
|
Paràmetre |
Min. |
TipusIcal |
Màx. |
Unitat |
|
|
Longitud d'ona de funcionament |
1528 |
|
1565 |
Nm |
|
|
Potència de sortida |
|
|
22 |
Dbm |
|
|
Guany |
8 |
|
33 |
dB |
|
|
Potència d'entrada |
BA |
-10 |
|
Sortida màxima -Guany |
Dbm |
|
PA/LA |
（Entrada màx.-29） |
|
Sortida màxima -Guany |
||
|
Figura de soroll |
|
5.0 |
|
Db |
|
|
Guanyar planitud |
|
1.0 |
|
Db |
|
|
Llindar d'entrada |
-34 |
|
Es pot ajustar |
Dbm |
|
|
Pèrdua de dependència de polarització |
|
|
0.3 |
Db |
|
|
Guany de dependència de polarització |
|
|
0.4 |
Db |
|
|
Dispersió del mode de polarització |
|
|
0.5 |
PS |
|
|
Fuga de potència de la bomba |
|
|
-29 |
Dbm |
|
|
Pèrdua de retorn |
45 |
|
|
Db |
|
|
Mida EDFA |
191 (W) x 253 (D) x 20 (H) |
Mm |
|||
|
Medi ambient |
Temperatura de funcionament |
-10 graus ~ 60 graus |
grau |
||
|
Temperatura del magatzem |
-40 graus ~ 80 graus |
grau |
|||
|
Humitat relativa |
5% ~ 95% Sense condensació |
|
|||
|
Consum energètic |
Menor o igual a 15 |
W |
|||
