Elamplificador de fibra òpticaés un dispositiu amplificador òptic que amplifica directament el senyal òptic en el sistema de comunicació de fibra òptica. En un sistema de comunicació que utilitza fibres òptiques, és una tecnologia que amplifica directament els senyals òptics sense convertir els senyals òptics en senyals elèctrics.
Principi de funcionament de l'amplificador de fibra dopada amb erbi L'amplificador de fibra dopada amb erbi es compon principalment d'una secció de fibra dopada amb erbi (uns 10-30 m de longitud) i una font de llum de bomba. El seu principi de funcionament és: la fibra dopada amb erbi produeix radiació estimulada sota l'acció de la font de llum de la bomba (longitud d'ona 980 nm o 1480 nm), i la llum radiada canvia amb el canvi del senyal òptic d'entrada, que és equivalent al senyal òptic d'entrada. . Zoom cap amunt. Els estudis han demostrat que els amplificadors de fibra dopada amb erbi normalment poden obtenir un guany de 15-40db i la distància del relé es pot augmentar en més de 100 km sobre la base original. Aleshores, la gent no pot evitar preguntar-se: per què els científics pensen utilitzar l'erbi dopat als amplificadors de fibra per augmentar la intensitat de les ones de llum? Sabem que l'erbi és una mena d'element de terres rares, i els elements de terres rares tenen les seves característiques estructurals especials. Durant molt de temps, la gent ha estat utilitzant el mètode de dopatge d'elements de terres rares en dispositius òptics per millorar el rendiment dels dispositius òptics, per la qual cosa no és un factor accidental. A més, per què es selecciona la longitud d'ona de la font de llum de la bomba a 980 nm o 1480 nm? De fet, la longitud d'ona de la font de llum de la bomba pot ser de 520 nm, 650 nm, 980 nm i 1480 nm, però la pràctica ha demostrat que la font de llum de la bomba amb una longitud d'ona de 1480 nm té la major eficiència làser, seguida de la font de llum de la bomba de longitud d'ona de 980 nm.
Els principals avantatges deEDFAsón un gran guany, gran ample de banda, gran potència de sortida, alta eficiència de bombeig, baixa pèrdua d'inserció i insensibilitat a la polarització.

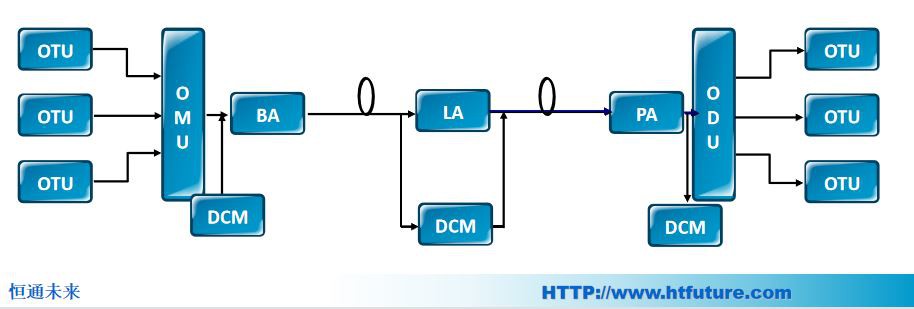

1. L'amplificador de potència (amplificador-amplificador), després del multiplexor, s'utilitza per augmentar la potència de senyals de longitud d'ona múltiple després de la multiplexació i, a continuació, transmetre-la, perquè la potència del senyal després de la multiplexació és generalment relativament gran, per tant, la xifra de soroll i el guany Els requisits d'un amplificador de potència no són molt elevats, però es requereix que tingui una potència de sortida relativament gran després de l'amplificació.
2. L'amplificador de línia (Line-Amplifier), després de l'amplificador de potència, s'utilitza per compensar periòdicament la pèrdua de transmissió de la línia. En general, es requereix un índex de soroll relativament petit i una potència òptica de sortida relativament gran.
3. El preamplificador (preamplificador), abans del demultiplexor, després de l'amplificador de línia, s'utilitza per a l'amplificació del senyal per millorar la sensibilitat del receptor (quan la relació senyal-soroll òptic (OSNR) compleix els requisits, potència d'entrada més gran Pot suprimir el soroll del propi receptor i millorar la sensibilitat de la recepció), cal que la xifra de soroll sigui molt petita i no hi ha gaires exigències de potència de sortida.
